Pengukur aliran pelat lubang banyak digunakan di berbagai industri untuk mengukur laju aliran cairan, gas, dan uap. Di antara komponen kunci flowmeters ini, pelat orifice memainkan peran penting. Ada dua jenis utama pelat lubang: pelat lubang konsentris dan eksentrik. Sebagai pemasok Pengukur Aliran Pelat Lubang, saya akan mempelajari perbedaan antara kedua jenis ini untuk membantu Anda membuat pilihan yang tepat untuk kebutuhan pengukuran aliran Anda.
1. Desain Struktural
Pelat Lubang Konsentris
Pelat lubang konsentris adalah jenis yang paling umum. Mereka menampilkan bukaan melingkar yang terpusat tepat di dalam pelat. Lubangnya biasanya berbentuk lingkaran sempurna, dan pelatnya dirancang secara simetris di sekitar bukaan tengah ini. Desain ini memastikan bahwa aliran fluida dibatasi secara seragam saat melewati lubang. Kesederhanaan desain konsentris membuatnya mudah untuk diproduksi, dan cocok untuk berbagai aplikasi dimana cairannya bersih dan bebas dari partikel besar atau serpihan.
Pelat Lubang Eksentrik
Sebaliknya, pelat lubang eksentrik memiliki bukaan melingkar di tengahnya. Lubang diposisikan menghadap satu sisi pelat, biasanya di bagian bawah. Desain ini dirancang khusus untuk menangani cairan yang mengandung padatan, lumpur, atau gas dengan cairan yang tertahan. Dengan menempatkan lubang di bagian bawah, partikel padat atau tetesan cairan apa pun dapat melewati lubang tanpa terjebak, sehingga mengurangi risiko penyumbatan dan memastikan pengukuran aliran lebih andal.
2. Karakteristik Aliran
Pelat Lubang Konsentris
Ketika fluida melewati pelat lubang konsentris, ia mengalami kontraksi yang tiba-tiba dan seragam pada lubang tersebut. Hal ini menghasilkan penurunan tekanan yang jelas pada pelat, yang berhubungan langsung dengan laju aliran. Profil aliran di bagian hilir pelat lubang konsentris relatif stabil dan dapat diprediksi, sehingga memudahkan penghitungan laju aliran berdasarkan perbedaan tekanan. Namun, pelat lubang konsentris lebih sensitif terhadap perubahan profil aliran, seperti pusaran atau distribusi kecepatan yang tidak seragam. Jika aliran fluida tidak berkembang sempurna atau memiliki tingkat turbulensi yang tinggi di bagian hulu pelat lubang, hal ini dapat menyebabkan pengukuran aliran tidak akurat.
Pelat Lubang Eksentrik
Desain pelat lubang eksentrik yang tidak berada di tengah menyebabkan fluida memiliki pola aliran yang lebih kompleks. Saat fluida mendekati lubang, ia dipaksa untuk mengubah arah, yang dapat menimbulkan turbulensi tambahan. Turbulensi ini dapat membuat penurunan tekanan pada pelat menjadi kurang dapat diprediksi dibandingkan dengan pelat lubang konsentris. Namun, kemampuan pelat lubang eksentrik untuk menangani cairan dengan padatan atau cairan yang tertahan menjadikannya pilihan yang lebih baik dalam aplikasi di mana mempertahankan aliran kontinu lebih penting daripada memiliki hubungan tekanan-aliran yang sangat akurat dan stabil.
3. Kehilangan Tekanan
Pelat Lubang Konsentris
Pelat lubang konsentris umumnya menyebabkan kehilangan tekanan yang relatif tinggi. Kontraksi fluida yang tiba-tiba pada lubang menyebabkan disipasi energi yang signifikan, sehingga mengakibatkan penurunan tekanan yang besar pada pelat. Kehilangan tekanan ini dapat menjadi perhatian dalam aplikasi yang mengutamakan efisiensi energi, karena mungkin memerlukan daya pemompaan tambahan untuk mempertahankan laju aliran yang diinginkan. Namun, dalam beberapa kasus, kehilangan tekanan yang tinggi juga dapat menjadi keuntungan, karena dapat memberikan sinyal tekanan yang lebih jelas untuk pengukuran aliran yang akurat.
Pelat Lubang Eksentrik
Pelat lubang eksentrik biasanya memiliki kehilangan tekanan yang lebih rendah dibandingkan pelat lubang konsentris. Desain off - center memungkinkan fluida mengalir lebih lancar melalui lubang, sehingga mengurangi jumlah energi yang hilang. Kehilangan tekanan yang lebih rendah ini dapat bermanfaat dalam aplikasi yang mengutamakan meminimalkan konsumsi energi. Namun, berkurangnya penurunan tekanan juga dapat menghasilkan sinyal tekanan yang lebih kecil, sehingga pengukuran aliran menjadi kurang akurat, terutama pada laju aliran rendah.
4. Persyaratan Instalasi
Pelat Lubang Konsentris
Pelat lubang konsentris memerlukan perpipaan hulu dan hilir yang relatif lurus dan mulus untuk memastikan pengukuran aliran yang akurat. Perpipaan hulu harus bebas dari tikungan, katup, atau elemen pengganggu aliran lainnya untuk jarak tertentu (biasanya 10 - 20 diameter pipa) agar aliran fluida dapat berkembang sepenuhnya. Di bagian hilir, biasanya dibutuhkan panjang lurus yang lebih pendek (biasanya 5 - 10 diameter pipa). Pemasangan pelat lubang konsentris juga memerlukan penyelarasan yang cermat untuk memastikan bahwa lubang berada di tengah pipa dengan benar.
Pelat Lubang Eksentrik
Pelat lubang eksentrik lebih mudah dimaafkan dalam hal persyaratan pemasangan. Mereka dapat mentolerir turbulensi hulu pada tingkat tertentu dan profil aliran yang tidak seragam. Namun, tetap penting untuk memastikan bahwa lubang dipasang dengan orientasi yang benar (biasanya dengan lubang di bagian bawah) agar tetesan zat padat atau cair dapat melewatinya. Persyaratan panjang lurus hilir untuk pelat lubang eksentrik serupa dengan persyaratan pelat lubang konsentris.
5. Skenario Aplikasi
Pelat Lubang Konsentris
Pelat lubang konsentris biasanya digunakan dalam aplikasi dimana fluida bersih dan bebas dari padatan atau cairan yang tertahan. Mereka cocok untuk mengukur laju aliran gas, uap, dan cairan bersih di industri seperti pengolahan kimia, pembangkit listrik, dan penyulingan minyak dan gas. Misalnya, dalam pipa gas alam, pelat lubang konsentris dapat digunakan untuk mengukur laju aliran gas secara akurat, asalkan gas tersebut bebas dari kontaminan apa pun.
Pelat Lubang Eksentrik
Pelat lubang eksentrik adalah pilihan yang lebih disukai untuk aplikasi di mana fluida mengandung padatan, lumpur, atau gas dengan cairan yang masuk. Mereka banyak digunakan di pabrik pengolahan air limbah, pabrik pulp dan kertas, dan industri pengolahan makanan. Di instalasi pengolahan air limbah, pelat lubang eksentrik dapat digunakan untuk mengukur laju aliran limbah, yang mungkin mengandung berbagai partikel padat dan serpihan.

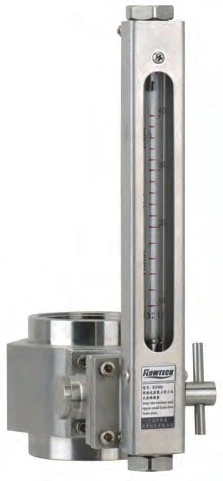

Sebagai pemasok Pengukur Aliran Pelat Orifice, kami menawarkan berbagai macam produk untuk memenuhi berbagai kebutuhan aplikasi. KitaPengukur Aliran Pelat Lubang Seri KF600dirancang dengan bahan berkualitas tinggi dan teknik manufaktur canggih untuk memastikan pengukuran aliran yang akurat dan andal. Apakah Anda memerlukan pelat lubang konsentris atau eksentrik, tim kami yang berpengalaman dapat membantu Anda memilih produk yang paling sesuai dengan kebutuhan spesifik Anda.
Jika Anda tertarik dengan Pengukur Aliran Pelat Lubang kami atau memiliki pertanyaan tentang pengukuran aliran, jangan ragu untuk menghubungi kami untuk konsultasi terperinci. Kami berkomitmen untuk memberi Anda solusi terbaik dan layanan pelanggan terbaik.
Referensi
- Miller, RW (1996). Buku pegangan teknik pengukuran aliran. McGraw - Bukit.
- Spitzer, DW (2001). Pengukuran aliran: panduan praktis untuk pengukuran dan pengendalian. ISA - Masyarakat Instrumentasi, Sistem, dan Otomasi.
- ISO 5167 - 1:2003. Pengukuran aliran fluida dengan menggunakan alat pembeda tekanan yang dimasukkan ke dalam saluran berpenampang melingkar yang berjalan penuh - Bagian 1: Prinsip dan persyaratan umum.
